QDX3-1单级蜗轮头 DN100蝶阀手动装置说明：这款蜗轮头由铸造箱体，齿轮，蜗杆，轴承，手轮等组成一套完整的手动蜗轮箱。通常它都是球墨铸铁材料铸造而成，也有铸钢和不锈钢材料铸造，这款1号的蜗轮箱它的扭矩是80Nm，连接尺寸可安照我司的尺寸也可安客户的需要定制。

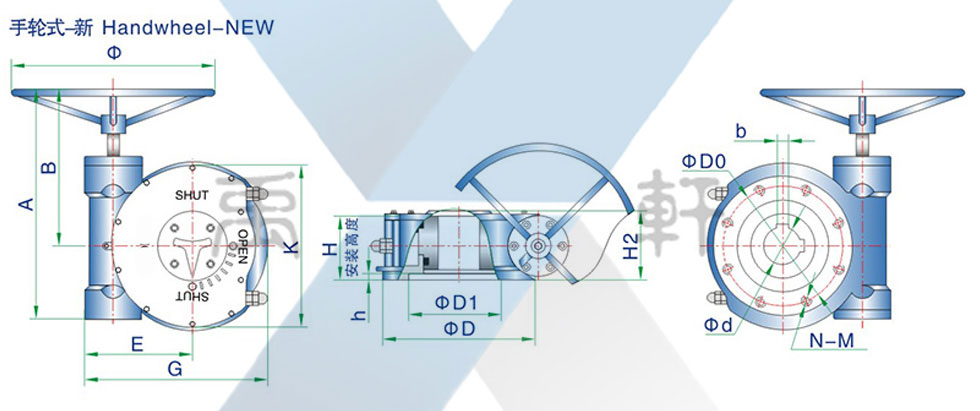

QDX3-1单级蜗轮头连接外形尺寸
QDX3-1单级蜗轮头技术参数-连接尺寸-外型尺寸
|
型号 |
2 |
3 |
4 |
5 |
6 |
6D |
7 |
8 |
9 |
|
技术参数 |
|||||||||
|
速比 |
30： 1 |
42： 1 |
43： 1 |
54： 1 |
64:1 |
72:1 |
78:1 |
76:1 |
89:1 |
|
输入力矩 |
80 |
80 |
130 |
130 |
165 |
165 |
195 |
220 |
220 |
|
输出力矩 |
380 |
750 |
1400 |
1755 |
2640 |
2970 |
3750 |
4180 |
4900 |
|
限位调整 |
±5° |
±5° |
±5。 |
±5° |
*5° |
*5* |
±5° |
*5° |
*5° |
|
蝶阀 DN |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
450 |
500-600 |
700 |
800 |
|
球阀 DN |
50 |
80 |
100 |
150 |
200 |
250 |
250-300 |
350 |
400 |
