QDX3-S12手动双级涡轮箱,部分回转型阀门手动装置

点击图片查看原图

产品：	浏览次数：102QDX3-S12手动双级涡轮箱,部分回转型阀门手动装置
品牌：	上海禹轩
单价：	10000.00元/台
最小起订量：	1 台
供货总量：	100 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-08-28 10:10

详细信息

上海禹轩生产的QDX3-S12手动双级涡轮箱,S系列部分回转型阀门手动装置是一种90°回转型阀门驱动装置,适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设一级蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

QDX3-S12手动双级涡轮箱结构特点

1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。

2蜗轮副自锁,操作简单。

3开关指示牌直接在蜗轮上连接,指示准确直观。

4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告

QDX3-S12手动双级涡轮箱检验过程

①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等

④铸件的检验金相试验,延伸率试验,强度试验等

④密封试验一双面泵压试验及多次开关试

QDX3-S12手动双级涡轮箱产品应用

QDX3-S系列部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

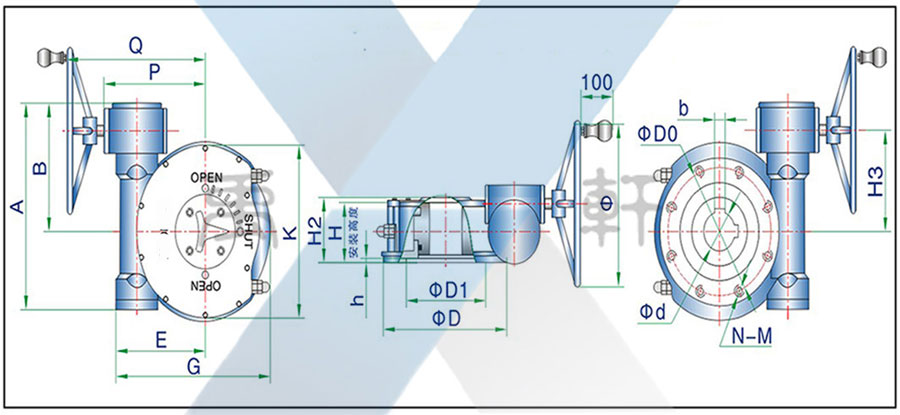

QDX3-S12手动双级涡轮箱结构连接尺寸
QDX3-S12手动双级涡轮箱(图1)
QDX3-S系列部分回转型阀门手动装置技术参数

型号					S6	S7	S8	S9	S1O		S1 1	S12	S13	S13D	S14
型号		G3	G4	G5	G6	G7	G8	G9	G10		G1 1	G12	G13	G13D	G14
技术参数
速比		483:1	495:1	621:1	456:1	551:1	583:1	682:1	1005:1		1920:1	2407:1	2703:1	3162:1	3015:1
单人操作	输入力矩 Nm	80	80	80	1 40	1 40	165	165	195		195	240	240	280	280x2
单人操作	输出力矩 Nm	750	1500	3000	5700	7000	8600	10100	17500		33500	51000	58000	79700	152000
多人操作	输入力矩 Nm								195x2		165x2	195x2	240x2	280x2	280x3
多人操作	输出力矩 Nm								35000		55000	84500	116000	150000	220000
限位调整		±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°	±5°
蝶阀-DN		125 -150	200 -250	300 -350	400 -450	500 -600	700	800	900 -1000		1100 -1200	1400 -1600	1600 -1800	1800 -2200	2200 -2600
球阀-DN		80	100	150	200	250-300	350	400	500		600	700	800	900	1000-1200
连接尺寸
法兰外圆(D)		125	150	175	210	260	300	350	415		475	560	650	683	800
连接孔中心 (Do)		102	125	140	165	200	254	298	356		406	483	590	603	720
凹面 (D1xh)		70x4	85x4	100x4	130x5	160x5	200x5	230x5	260x5		300x8	370x8	490x8	470x8	600x8
孔数-螺栓(N\M)		4-M10	4-M12	4-M16	4-M20	8-M16	8-M16	8-M20	12M20		12-M20	12-M22	12-M27	20-M36	12-M30
标准轴孔 (d)		24	30	36	40	50	60	80	90		1 10	130	160	180	200
键宽x键高x条数 NO.x 90°		8x7 x1	10x8 x1	12x8 x1	12x8 x2	16x10 x2	18x11 x2	22 x14 x2	25x14 x2		28x16 x2	32x18 x2	40x22 x2	45x25 x2	45 x25 x2
可选轴孔		22-24	28-32	32-35	38-42	45-55	55-65	70-75	80-85		90-100	110-120	150-160	160-180	180-220
可选轴孔		25-26	34-36	38-40	45-48	58-60	68-70	85-90	90-100		110-120	140-150	170-180	200-220	230-240
安装高座 (H)		62	68	75	105	110	120	135	150		180	195	205	240	250
铸件手轮 (Φ)		240	280	320	350	350	400	400	520		520	590	590	800	800
方头(ex f g x k w)		26x26 30x30 50					33x33 39x39-70			32x32 38x38 70
外型尺寸
A		200	219	250	347	391	450	510	597		645	800	927	1055	1205
B		132	144	157	215	237	275	305	380		384	516	579	650	785
E		95	115	139	171	192	224	250	306		365	425	514	598	660
G		169	203	245	292	338	378	433	522		612	717	854	958	1060
H2		71	88	97	125	128	154	152	185		203	226	250	303	343
H3		96	105	121	170	188	210	240	302		323	455	498	559	662
H4		25	39	59	62	80	95	121	144		160	189	248	242	280
P		1 13	133	153	21 1	228	269	294	346		410	488	586	724	750
Q		190	212	244	324	348	392	415	496		565	639	789	839	880
S		88	95	98	149	149	180	183	205		228	270	292	396	410
U1		202	207	220	295	305	363	370	385		428	454	546	548	575
U2		158	165	190	265	281	313	325	338		402	428	520	522	549
K		146	175	212	243	292	330	382	476		568	675	812	920	1012
