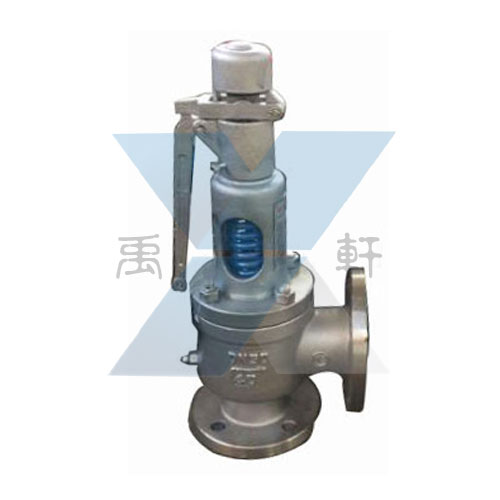

A48Y-16/25/40P不锈钢弹簧全启式安全阀用途
A48Y-40P不锈钢弹簧全启式安全阀常用的材料有（CF8, CF8M, CF3,CF3M）此类安全阀主要适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置。

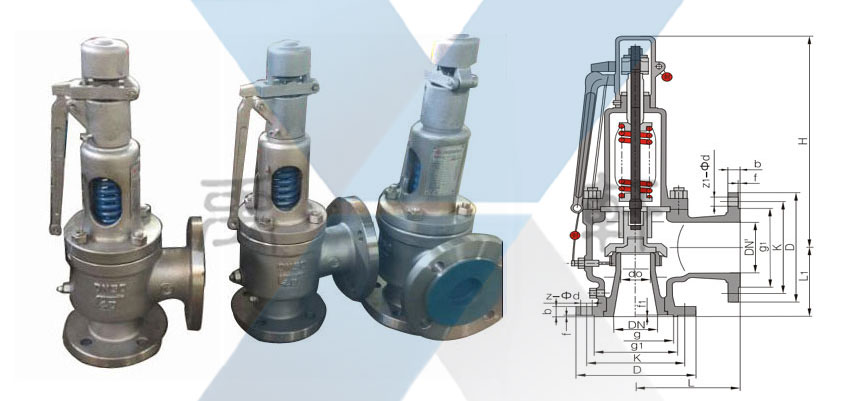

A48Y-16/25/40P型不锈钢带扳手弹簧全启式安全阀主要连接尺寸
|
公称通径 DN(mm) |
do |
DN' |
L |
Li |
~H |
|
20 |
15 |
25 |
100 |
85 |
306 |
|
25 |
16 |
32 |
110 |
95 |
309 |
|
32 |
20 |
40 |
115 |
100 |
310 |
|
40 |
25 |
50 |
120 |
110 |
321 |
|
50 |
32 |
65 |
135 |
120 |
338 |
|
65 |
40 |
80 |
160 |
135 |
423 |
|
80 |
50 |
100 |
170 |
135 |
435 |
|
100 |
65 |
125 |
195 |
175 |
579 |
|
125 |
80 |
150 |
210 |
190 |
623 |
|
150 |
100 |
175 |
255 |
230 |
643 |
|
150 |
100 |
200 |
250 |
210 |
680 |
|
200 |
125 |
250 |
300 |
260 |
764 |
|
250 |
150 |
300 |
350 |
320 |
926 |
|
300 |
220 |
400 |
380 |
350 |
1246 |
|
350 |
250 |
500 |
500 |
450 |
1490 |
|
400 |
280 |
500 |
500 |
450 |
1490 |
