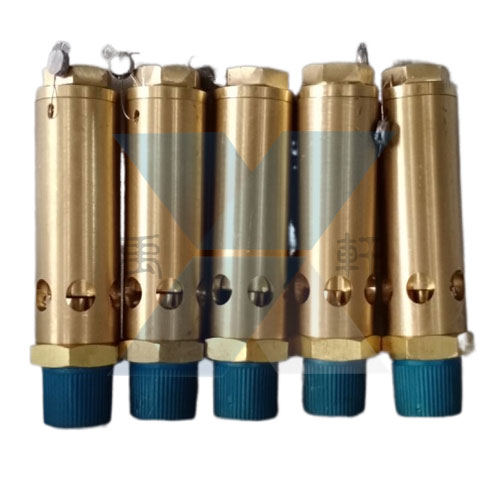

A28X-16T外螺纹弹簧式安全阀用途
A28X-16T外螺纹弹簧式安全阀适用于公称压力PN1.0~1.6MPa，口径：10-50mm，工作温度≤80℃，口径：6/8/10/15/20/25/32/40/50mm，介质为空气的空压机，作为防止超压的一种保险装置。当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。该类型安全阀采用弹簧直接载荷式，外螺纹连接形式。
A28X-16T外螺纹弹簧式安全阀主要性能规范
（1）工作压力P（即密封压力）分六级：0.1~0.2> 0.2~0.3 > 0.3 ~ 0.7 > 0.7~1 > 1 ~ 1.3 > 1.3 ~ 1.6 Mpa 。选用安全阀时，应根据所需的开启压力确定以上的一种工作压力级。
（2）开启压力PK（即整定压力）= P + 0.03,可以通告弹簧预紧压缩量来进行调节。
（3）额定排放压力Pp≤开启压力的1.1倍。
（4）开启高度H≥1/4 do。
（5）排放系数 0.75
A28X-16T外螺纹弹簧式安全阀主要零部件材料
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
黄铜 |
|
2 |
阀瓣 |
氟橡胶 |
|
3 |
阀盖 |
黄铜 |
|
4 |
阀杆 |
黄铜 |
|
5 |
弹簧 |
50CrVa |

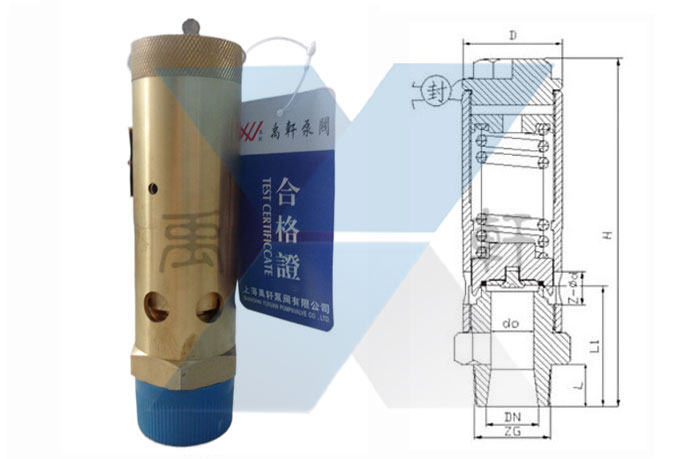

A28X-16T外螺纹弹簧式安全阀主要连接尺寸
|
公称通径DN |
ZG |
do |
Z-Φd |
L |
Li |
D |
重量 (Kg) |
|
15 |
G1/2" |
12 |
6-Φ10 |
16 |
43 |
34 |
0.6 |
|
20 |
G3/4" |
12 |
6-Φ10 |
16 |
43 |
34 |
0.7 |
|
25 |
G1" |
15 |
6-Φ12 |
22 |
53 |
41 |
1.0 |
|
32 |
ZG11/4" |
28 |
6-Φ15 |
25 |
65 |
54 |
1.9 |
|
40 |
ZG11/2" |
28 |
6-Φ15 |
25 |
65 |
54 |
2.1 |
|
50 |
ZG2" |
29 |
6-Φ15 |
29 |
70 |
64 |
3.1 |
