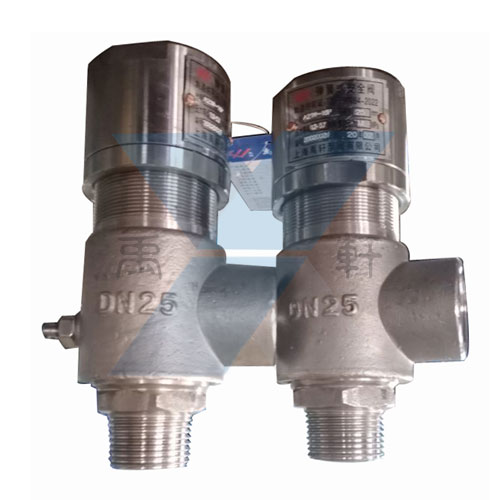

A21W-16/25/40/64/100/160/P/R不锈钢弹簧微启式安全阀用途
A21H型外螺纹铸钢弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气 等介质的设备和管路上。A21W型不锈钢弹簧微启式安全阀适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上。A21F型带管接头弹簧微启式外螺纹安全阀适用于 工作温度≤200℃的液化气、石油气等设备和管路上，作 为超压保护装置。

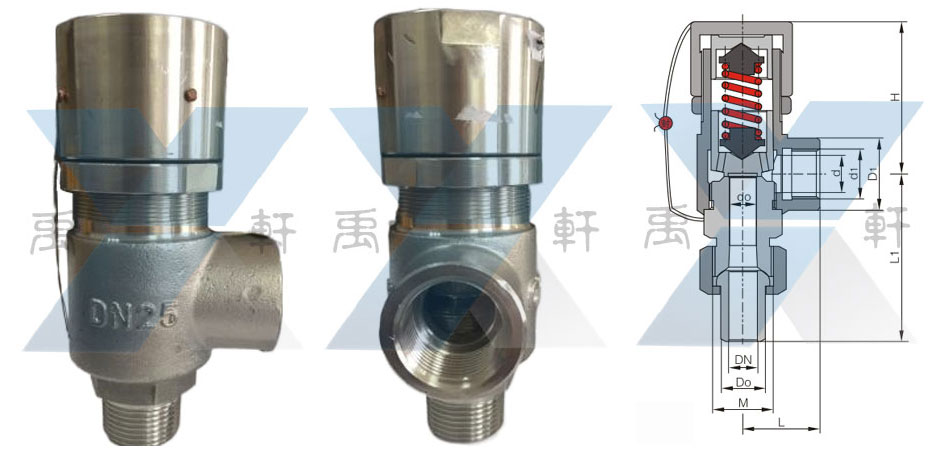

A21W-16R不锈钢弹簧微启式安全阀主要连接尺寸
|
型号 |
公称通径 DN(mm) |
do |
d |
Do |
M |
di |
Di |
L |
Li |
~H |
|
A21H/W/F-16C/P/R A21H/W/F-25C/P/R A21H/W/F-40C/P/R |
15 |
12 |
15 |
20 |
M27x1.5 |
G1/2” |
30 |
35 |
81 |
66 |
|
20 |
16 |
20 |
25 |
M33x1.5 |
G3/4" |
34 |
40 |
87 |
68 |
|
|
25 |
18 |
25 |
31 |
M39x1.5 |
G1" |
44 |
52 |
100 |
105 |
|
|
A21Y/W-64C/P/R A21Y/W-100C/P/R |
15 |
10 |
15 |
25 |
M39x1.5 |
G1" |
44 |
52 |
100 |
105 |
|
20 |
10 |
20 |
31 |
M39x1.5 |
G1" |
44 |
52 |
100 |
105 |
|
|
25 |
12 |
25 |
31 |
M39x1.5 |
G1" |
44 |
52 |
100 |
105 |
